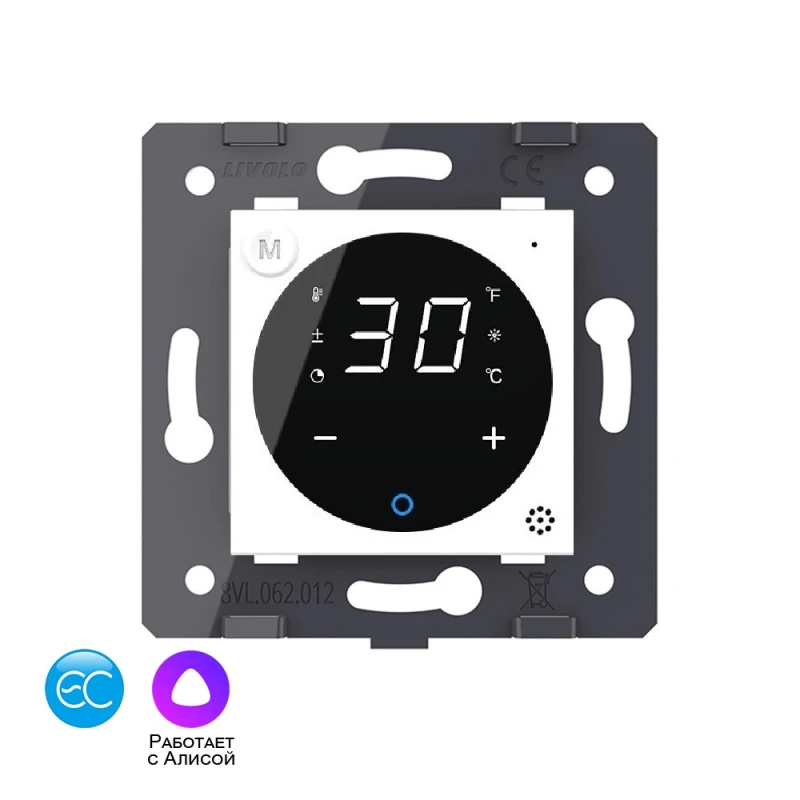

Умный терморегулятор пола Livolo EC 16А, сенсорное управление, датчик воздуха, цвет белый (механизм)

Механизм умного терморегулятора пола Livolo EC 16А, сенсорное управление, датчик воздуха LIVOLO белого цвета предназначен для контроля и поддержания заданного значения температуры нагрева воздуха в помещении и ее регулировки, при изменении внешних условий поддержкой дистанционного управления по протоколу EC через мобильное приложение LIVOLO HOME. Приложение LIVOLO HOME доступно для iOS в App Store и Android в Google Play. Cенсорный терморегулятор с лаконичным и современным дизайном. Терморегулятор имеет встроенный датчик температуры воздуха и имеет два режима работы - контроль температуры и времени работы.

Данный маршрутизатор поддерживает только протокол EC, для протокола ZigBee не подходит.

К механизму терморегулятора можно подключить внешний датчик температуры пола модель VL-XQ001 (в комплект не входит, приобретается отдельно). При подключении внешнего датчика пола, встроенный датчик температуры воздуха отключается.

При использовании терморегулятора с датчиком воздуха, его необходимо подключить к твердотельному реле модель VL-XQ002 (в комплект не входит, приобретается отдельно), а затем подключить к теплому полу, чтобы обеспечить точность определения температуры.

При использовании с внешним датчиком температуры терморегулятор подключается к теплому полу напрямую. Внешний датчик цифровой, чип 18B20, экранированный сигнальный кабель 5метров, 3 контакта: красный VDD, белый DQ, черный GND. На датчике установлены ферриторвые фильтры, которые убирают высокочастотные помехи. При невозможности установить датчик с фильтрами можно оставить фильтр только возле подключения к самому терморегулятору. С одним фильтром могут возникать небольшие отклонения в показаниях температуры в 1-2 градуса, но это не критично. Двухконтактные датчики к данной модели не подключаются.

Эксплуатация

1. В выключенном состоянии кнопка вкл/выкл горит синим цветом. При включении терморегулятора кнопка вкл/выкл горит красным цветом, отображаются кнопки «+» и «-» регулировки температуры и текущая температура, переданная датчиком.
2. При касании кнопки «+» или «-» регулировки температуры показывается заданная температура. При каждом коротком нажатии на кнопку установка температуры изменяется на 1 градус. При нажатии в течение 3 секунд установка температуры изменяется с шагом 2 градуса.
3. Диапазон установки температуры от 5 до 35 градусов. Терморегулятор поддерживает установку и измерение температуры в градусах Цельсия и Фаренгейта. Для переключения между системами измерения, необходимо одновременно нажать и удерживать кнопки «+» и «-» более 3 секунд.
4. Если кнопки регулировки температуры не нажимать в течение 5 секунд, на дисплее будет отображаться температура, измеренная датчиком.
5. При отключении питания терморегулятора настройки сохраняются.

Монтаж

1. Обязательно отключите питание перед установкой.
2. Подключение должно выполнятся строго со схемами подключения.
3. Поместите механизм терморегулятора в металлический суппорт.
4. Максимальный нагрузка на терморегулятора не должна превышать 16А или 3680Вт.
5. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Подключение с датчиком воздуха без реле.
   Напряжение питания подается на клемму L (фаза). К клемме L1 подключается нагрузка - фаза от теплого пола. К клемме N терморегулятора и теплого пола подключается нулевой провод.
7. Подключение с датчиком воздуха с реле.
   Напряжение питания фаза подается на клемму L терморегулятора и L1 реле. Ноль сети напряжения подключается к клемме N терморегулятора, A2 реле и нулевому проводу теплого пола. Клемма L1 терморегулятора подключается к клемме A1 реле. Фаза теплого пола подключается к клемме T1 реле.
8. Подключение с датчиком пола.
   Напряжение питания подается на клемму L (фаза). К клемме L1 подключается нагрузка - фаза от теплого пола. К клемме N терморегулятора и теплого пола подключается нулевой провод. Внешний датчик температуры подключается к клеммам: красный VDD, белый DQ, черный GND.
9. Устанавливается в круглый подрозетник в комплекте со стеклянной рамкой (в комплект не входит).

Комплектация

• Механизм терморегулятора.
• Металлический суппорт для крепления.
• Стеклянная рамка.

Меры предосторожности

Чтобы не получить травму и не повредить механизм терморегулятора, внимательно прочтите все инструкции.

1. Не устанавливайте изделие вблизи источников огня и воды.
2. Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
3. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
4. Категорически запрещается разбирать механизм терморегулятора, вносить изменения в конструкцию.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток изделия.
6. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
