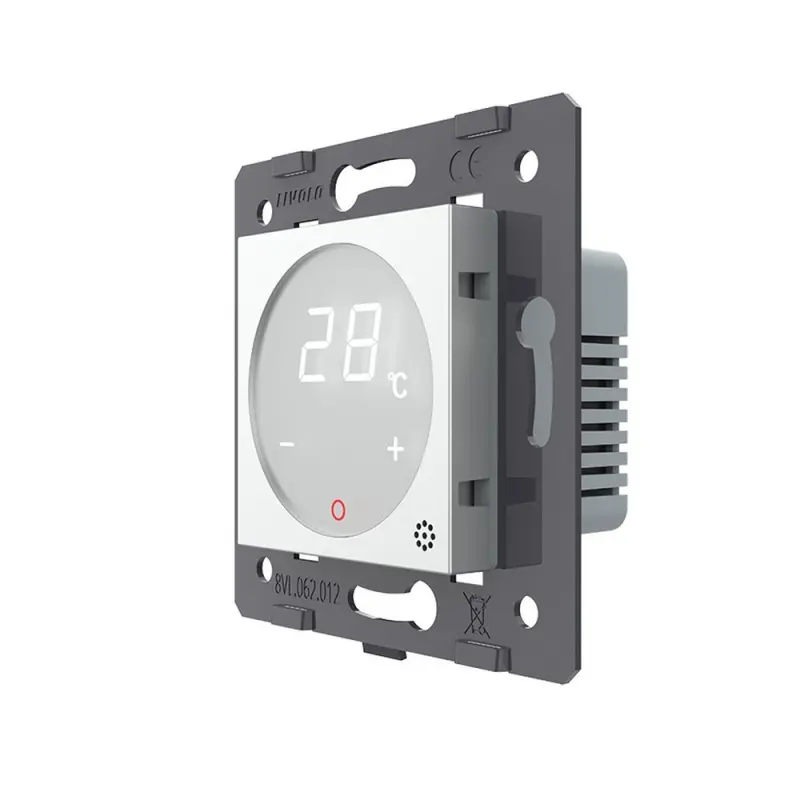

Терморегулятор пола Livolo 16А, сенсорное управление, датчик воздуха, Серый (механизм)

Сенсорный терморегулятор с лаконичным и современным дизайном. Он идеально вписывается в любую комнату, дополняя дизайн интерьера. Цифровая индикация температуры делает настройку наглядной и точной.

Терморегулятор имеет встроенный датчик температуры воздуха. К терморегулятору можно подключить внешний датчик температуры пола модель VL-XQ001. Внешний датчик в комплект не входит, приобретается отдельно. При подключении внешнего датчика пола, встроенный датчик температуры воздуха отключается.

При использовании терморегулятора с датчиком воздуха, терморегулятор необходимо подключать к твердотельному реле модель VL-XQ002 (в комплект не входит, приобретается отдельно), а затем подключаться к теплому полу, чтобы обеспечить точность определения температуры.

При использовании с внешним датчиком температуры терморегулятор подключается к теплому полу напрямую. Внешний датчик цифровой, чип 18B20, экранированный сигнальный кабель 5м, 3 контакта: красный VDD, белый DQ, черный GND. На датчике установлены ферриторвые фильтры, которые убирают высокочастотные помехи. При невозможности установить датчик с фильтрами можно оставить фильтр только возле подключения к самому терморегулятору. С одним фильтром могут возникать небольшие отклонения в показаниях температуры в 1-2 градуса, но это не критично. Двухконтактные датчики к данной модели не подключаются.

Эксплуатация

1. В выключенном состоянии кнопка вкл/выкл горит синим цветом. При включении терморегулятора кнопка вкл/выкл горит красным цветом, отображаются кнопки «+» и «-» регулировки температуры и текущая температура, переданная датчиком.

2. При касании кнопки «+» или «-» регулировки температуры показывается заданная температура. При каждом коротком нажатии на кнопку установка температуры изменяется на 1 градус. При нажатии в течение 3 секунд установка температуры изменяется с шагом 2 градуса.

3. Диапазон установки температуры от 5 до 35 градусов. Терморегулятор поддерживает установку и измерение температуры в градусах Цельсия и Фаренгейта. Для переключения между системами измерения, необходимо одновременно нажать и удерживать кнопки «+» и «-» более 3 секунд.

4. Если кнопки регулировки температуры не нажимать в течение 5 секунд, на дисплее будет отображаться температура, измеренная датчиком.

5. При отключении питания терморегулятора настройки сохраняются.

Монтаж

1. Обязательно отключите питание перед установкой.
2. Подключение должно выполнятся строго со схемами подключения.
3. Поместите механизм выключателя в металлический суппорт.
4. Максимальный нагрузка на терморегулятор не должна превышать 16А или 3680Вт.
5. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Подключение с датчиком воздуха без реле.
   Напряжение питания подается на клемму L (фаза). К клемме L1 подключается нагрузка - фаза от теплого пола. К клемме N терморегулятора и теплого пола подключается нулевой провод.
7. Подключение с датчиком воздуха с реле.
   Напряжение питания фаза подается на клемму L терморегулятора и L1 реле. Ноль сети напряжения подключается к клемме N терморегулятора, A2 реле и нулевому проводу теплого пола. Клемма L1 терморегулятора подключается к клемме A1 реле. Фаза теплого пола подключается к клемме T1 реле.
8. Подключение с датчиком пола.
   Напряжение питания подается на клемму L (фаза). К клемме L1 подключается нагрузка - фаза от теплого пола. К клемме N терморегулятора и теплого пола подключается нулевой провод. Внешний датчик температуры подключается к клеммам: красный VDD, белый DQ, черный GND.
9. Устанавливается в комплекте со стеклянной рамкой. Рамка в комплект не входит.

• Этот терморегулятор в других комплектациях
• Технические характеристики

Терморегулятор пола Livolo 16А, сенсорное управление, датчик воздуха, датчик пола 5 м, Серый (механизм) Артикул: VL-FCQ1-2IPS72 Есть в наличии Поставка — 1-3 дня 5730 руб. В корзину

Терморегулятор пола Livolo 16А, сенсорное управление, датчик воздуха, датчик пола 5 м, Серый Артикул: VL-C7FQ1-2IPS72 Есть в наличии Поставка — 1-3 дня 6425 руб. В корзину

Диапазон температур	от 5 до 35 ℃
Подсветка клавиш	Есть
Сила тока	16 А
Максимальная нагрузка	3680 Вт
Гарантия	12 мес
Комплектация	Только механизм
Цвет	Серый
Датчик температуры	Чип 18B20, встроенные датчик воздуха
Дистанционное управление	Без ДУ
Класс защиты	IP20
Количество постов	1
Материал корпуса	Термостойкая электротехническая пластмасса
Метод крепления	Винтами
Монтаж	Скрытый в 1 круглую монтажную коробку ⌀ 65-70 мм
Рабочее напряжение	110-250 В, 50-60 Гц
Собственная потребляемая мощность	≤?0.8 Вт
Срок службы	>30 000 часов
Тип подключения проводов	Винтовое
Условия эксплуатации	Температура -25~70℃, влажность ≤95%
