Двухклавишный проходной умный сенсорный выключатель Livolo EC, 1 пост, цвет жемчужный

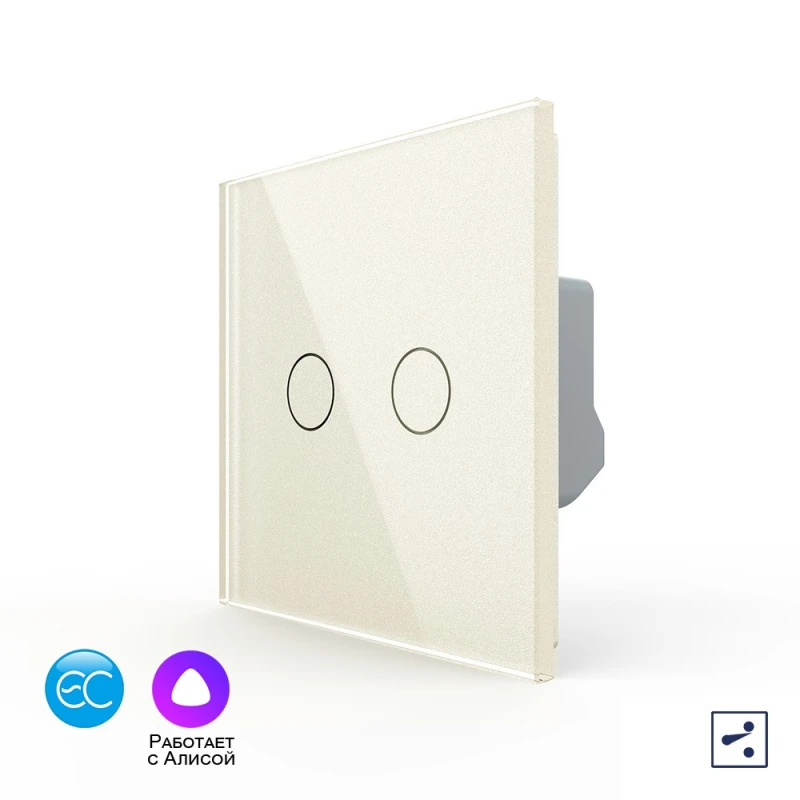

Двухклавишный проходной умный сенсорный выключатель Livolo EC на 1 пост со стеклянной лицевой панелью LIVOLO Classic VL-C702SZ2-14 жемчужного цвета предназначен для управления двумя линиями нагрузки. Поддерживает управление лампами любого типа.

Включение/выключение освещения осуществляется одним легким прикосновением. Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении.

Для управления освещением через приложение, выключатель необходимо подключить к шлюзу (блоку управления) LIVOLO VL-XG004. Управлять выключателем также можно и голосовыми командами, подключив его к голосовому помощнику Алисе (подключение к шлюзу обязательно). Выключатель не поддерживает управление с помощью дистанционного пульта LIVOLO.

Данный маршрутизатор поддерживает только протокол EC, для протокола ZigBee не подходит.

Для установки выключателя не требуется переделывать проводку.
Устанавливается в круглый подрозетник в комплекте со стеклянной лицевой панелью (в комплекте).

Эксплуатация

1. Коснитесь сенсора для вкл/выкл света.
2. Выключатель имеет двухцветную светодиодную подсветку клавиши. Красный цвет - выключатель включен, синий цвет - выключен.
3. Рабочее напряжение: 110-240 В, 50-60 Гц.
4. Мощность нагрузки: 5 Вт/Клавиша - 1000 Вт/Клавиша. Выключатель может немного нагреваться, когда включен.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток 5 А/Клавиша.
6. Подходит для эксплуатации с любыми типами ламп.
7. Если выключатель не работает должным образом, отключите питание на 1 минуту, а затем снова включите.
8. Если выключатель не подключен к шлюзу или сигнал шлюза слабый, светодиодная подсветка будет переключаться каждые 3 секунды.
9. Срок службы: >20 лет. Гарантия 12 мес.

Настройка выключателя EC в приложении LIVOLO HOME

1. Установите приложении LIVOLO HOME из App Store или Google Play.
2. Зарегистрируйтесь и войдите под своим логином в приложение.
3. В верхнем правом углу нажмите «+» и добавьте соответствующий блок управления умным домом (шлюз).
4. Синхронизируйте блок управления умным домом (шлюз) в приложении, следуя инструкции.
5. В верхнем правом углу нажмите «+» и добавьте соответствующий выключатель.
6. Синхронизируйте выключатель в приложении, следуя инструкции.

Комплектация

• Механизм выключателя.
• Металлический суппорт для крепления.
• Стеклянная панель.

Монтаж

Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и др., что приведет к выходу механизма из строя. Не является гарантийным случаем!

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм выключателя в металлический суппорт.
4. Подсоедините провода. Подключение должно выполнятся строго со схемой подключения.
Главный выключатель: к клеммам L1 и L2 выключателя подключается нагрузка (соединительные провода от источника освещения - ноль), к клемме L подается питание (фаза).Второстепенный выключатель: к клеммам L1 и L2 ничего не подключается, к клемме L подается питание (фаза).COM-порты главного и второстепенного выключателей должны быть соединены между собой.
5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную панель.
   В комплекте, устанавливается на обесточенный выключатель.
7. Подайте питание на выключатель. Подождите 15-30 сек.

Меры предосторожности

Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

1. Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также в других суровых условиях, например, вблизи источников огня.
2. Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
3. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
4. Категорически запрещается разбирать выключатель.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.
6. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
