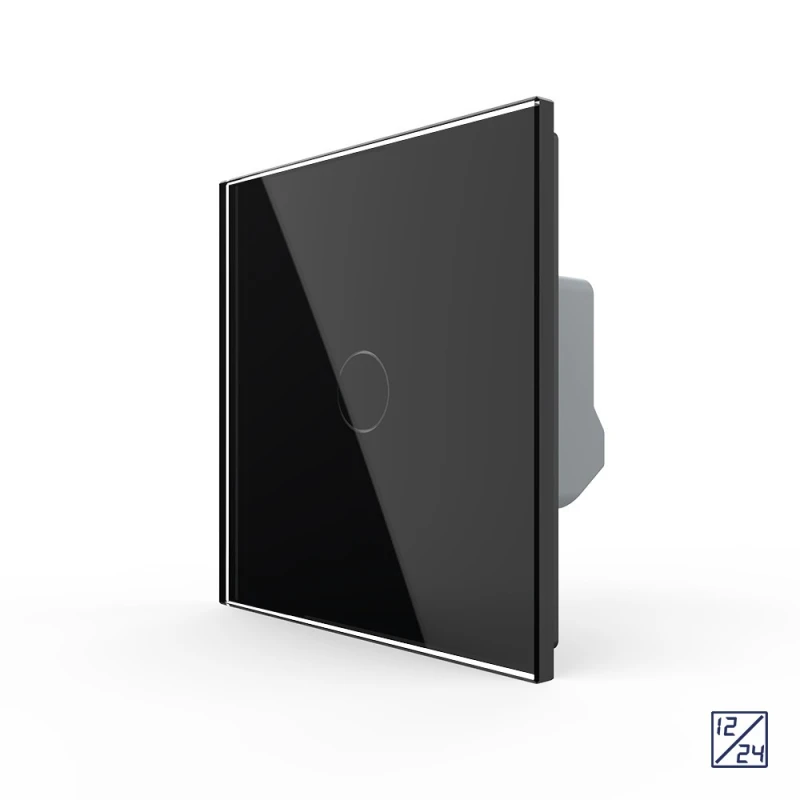

Одноклавишный сенсорный выключатель Livolo Touch (Чёрный) 12/24В

VL-C701C-2BG - это обновленная версия модели VL-C701C-12

Одноклавишный сенсорный выключатель 12/24В с сухим контактом со стеклянной лицевой панелью LIVOLO VL-C701C-2BG черного цвета используется, когда выключатель не должен напрямую управлять источником света, а должен подавать сигнал для модуля, который управляет источником света.

Сухие контакты (беспотенциальные) выключателя сами не обладают никакой формой сигнала, а лишь коммутируют то, что к ним подключено. Позволяют управлять широчайшим спектром оборудования, не зависимо от используемых интерфейсов и параметров под напряжением 12/24В постоянного тока или 110-250В переменного тока.

В основном эти выключатели используют с интеллетуальными системами Умный дом, которым необходим "сухой контакт реле", например: модули Fibaro, Loxone, Z-Wave и др.

Включение/выключение освещения осуществляется одним легким прикосновением. Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении.

Выключатель с сухим контактом. Для подключения требуется "+" и "-" постоянного тока 12-24 В.
Устанавливается в круглый подрозетник в комплекте со стеклянной лицевой панелью (в комплект не входит).

Эксплуатация

Это специальный выключатель. Внимательно ознакомьтесь с техническими параметрами перед использованием.

1. Коснитесь сенсора для вкл/выкл подключенной нагрузки.
2. Выключатель имеет двухцветную светодиодную подсветку клавиши. Красный цвет - выключатель включен, синий цвет - выключен.
3. Рабочее напряжение: 12-24 В.
4. Мощность нагрузки: - 1000 Вт/Клавиша. Выключатель может немного нагреваться, когда включен.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток 5 А/Клавиша.
6. Выключатель сам не обладает никакой формой сигнала, а лишь коммутируют то, что к ним подключено. Позволяет управлять широчайшим спектром оборудования, не зависимо от используемых интерфейсов и параметров под напряжением 12В - 250В.
7. Если выключатель не работает должным образом, отключите питание на 1 минуту, а затем снова включите.
8. Срок службы: 100 000 переключений. Гарантия 24 мес.

Комплектация

• Механизм выключателя.
• Металлический суппорт для крепления.
• Стеклянная панель.

Монтаж

Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и др., что приведет к выходу механизма из строя. Не является гарантийным случаем!

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм выключателя в металлический суппорт.
4. Подсоедините провода. Подключение должно выполнятся строго со схемой подключения. К клеммам "+" и "-" подключаются "+" и "-" постоянного тока - питание выключателя. Клемма IN - вход, а OUT1 - выход - соединительные провода от нагрузки или подключенного оборудования. Затяните клеммы.
5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную панель.
   В комплект не входит, устанавливается на обесточенный выключатель.
7. Подайте питание на выключатель. Подождите 15-30 сек.
