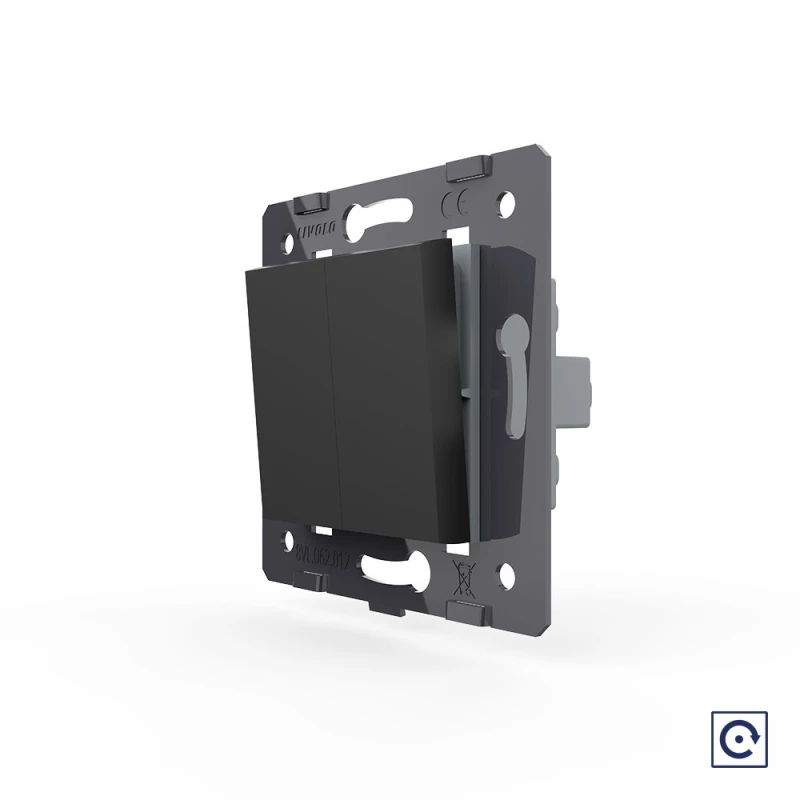

Двухклавишная механическая кнопка (звонок) Livolo, цвет черный (механизм)

Механизм двухклавишной механической кнопки LIVOLO VL-C7-K2H-12 черного цвета предназначен для использования с устройствами, в основе принципа работы которых лежит реле, или где необходимо подать импульс на устройсто.

Для установки выключателя не требуется переделывать проводку. Просто замените старый выключатель на новый.
Устанавливается в круглый подрозетник в комплекте со стеклянной рамкой (в комплект не входит).

Возможные сферы применения

• Мастер кнопка совместно с контактором - выключение света во всей квартире одним выключателем.
• Управление светом с нескольких мест совместно с реле.
• Диммирование с нескольких мест совместно с импульсным DIM реле.
• В качестве кнопки дверного звонка совместно с "колоколом".
• Для Умного дома совместно с реле.
• Для других устройств, где есть необходимость подать импульс на устройство.

Эксплуатация

1. Нажмите на клавишу выключателя. Выключатель находится в состоянии "включен" только пока нажата клавиша. Как только клавишу отпустить, цепь размыкается.
2. Рабочее напряжение: 110-250 В, 50-60 Гц.
3. Мощность нагрузки: 2500 Вт.
4. Избегайте использования нагрузок, превышающих номинальный выходной ток 10 А.
5. Подходит для эксплуатации с любыми типами ламп.
6. Срок службы: 100 000 переключений. Гарантия 12 мес.

Комплектация

• Механизм выключателя.
• Металлический суппорт для крепления.
• БЕЗ стеклянной рамки. Приобретается отдельно.

Монтаж

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм выключателя в металлический суппорт.
4. Подсоедините провода строго в соответствии со схемой подключения. Затяните клеммы.
5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную рамку.
   В комплект не входит.
7. Подайте питание на выключатель.

Меры предосторожности

Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

1. Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также в других суровых условиях, например, вблизи источников огня.
2. Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
3. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
4. Категорически запрещается разбирать выключатель.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.
6. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
