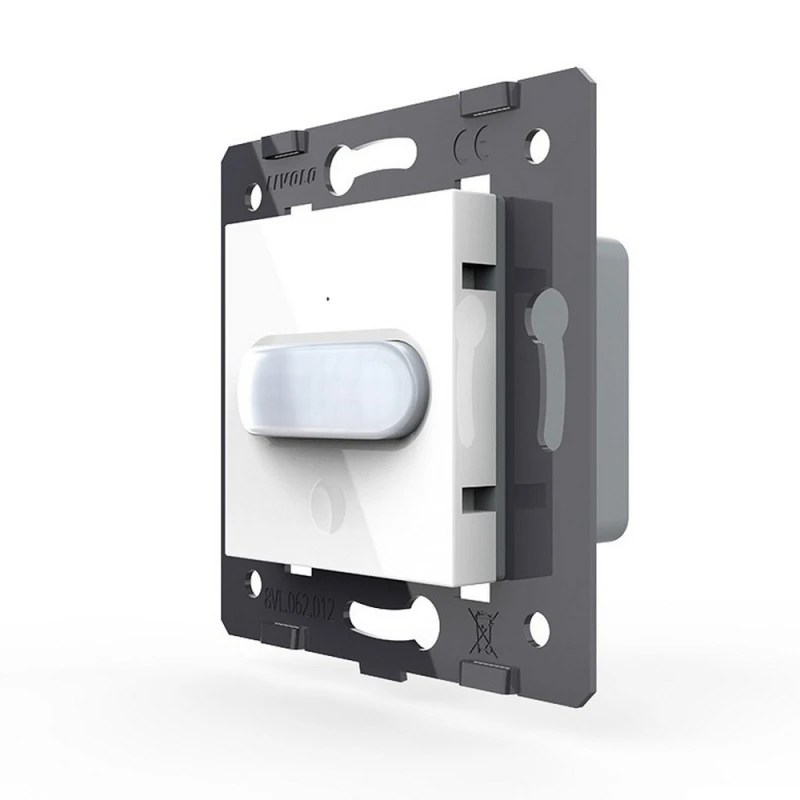

Датчик движения Livolo с сенсорным выключателем, цвет белый (механизм)

Механизм датчика движения с сенсорным выключателем LIVOLO белого цвета предназначен для автоматического управления осветительными приборами.

Работает в двух режимах:

1. Сенсорный выключатель - светодиод горит зеленым цветом;
2. Датчик движения - светодиод горит синим цветом.

Переключение между режимами осуществляется путем удерживания кнопки сенсора на корпусе датчика до мигания индикатора. Установка датчика осуществляется только в горизонтальном положении. Для того, чтобы сбросить настройки, необходио обесточить помещение на 10 минут.

Эксплуатация

В зависимости от выбранного режима, в темное время суток пройдите рядом с датчиком, либо прикоснитесь до индикатора для включения/выключения света.

Комплектация

• Механизм датчика.
• Металлический суппорт для крепления.
• БЕЗ стеклянной рамки. Приобретается отдельно.

Монтаж

Все работы проводить только при полном снятии напряжения cо всех токоведущих частей, находящихся в зоне работ.
Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм датчика в металлический суппорт.
4. Подсоедините провода. Подключение должно выполнятся строго со схемой подключения. Затяните клеммы.
5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную рамку.
   В комплект не входит.
7. Подайте питание.

Меры предосторожности

Чтобы не получить травму и не повредить механизм датчика, внимательно прочтите все инструкции.

1. Не устанавливайте изделие вблизи источников огня и воды.
2. Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
3. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
4. Категорически запрещается разбирать механизм датчика, вносить изменения в конструкцию.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток изделия.
6. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.

• Технические характеристики
