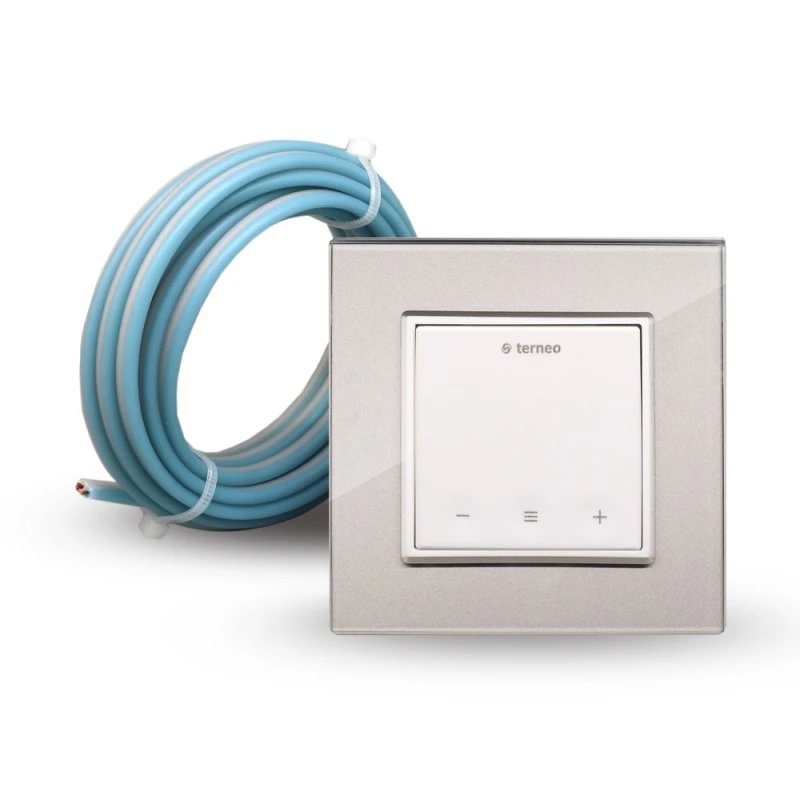

Терморегулятор Terneo S с рамкой LIVOLO с сенсорным управлением, внешний датчик температуры, серый

Терморегулятор Terneo S с рамкой LIVOLO с сенсорным управлением, внешним датчиком температуры серого цвета предназначен для поддержания постоянной температуры в диапазоне 5...40 °С.

Температура контролируется в месте установки датчика температуры. При необходимости датчик должен легко демонтироваться. В данной комплектации терморегулятор предназначен для системы «теплый пол» или «полный обогрев» на основе электрического нагревательного кабеля или греющей пленки.

Данная модель отлично подходит для регулирования температуры в системе теплый водяной пол с нормально закрытым электротермическим сервоприводом с рабочим напряжением 230В.

Терморегулятор имеет защиту от частых переключений силового реле для увеличения срока его службы. Если между переключением реле было меньше одной минуты, то терморегулятор задержит включение реле, обозначив отсчет времени мигающей точкой в крайнем правом разряде.

Поддерживает работу с двумя типами датчиков: аналоговым (R10) или цифровым (D18).

Терморегулятор устанавливается внутри помещений. Риск попадания влаги и жидкости в месте установки должен быть минимален. При установке в ванной комнате, туалете, кухне, бассейне терморегулятор должен быть установлен в месте, недоступном случайному действию брызг. Температура окружающей среды при монтаже должна находиться в пределах –5 ...+45 °С.

Комплектация

• Механизм терморегулятора.
• Металлический суппорт для крепления.
• Стеклянная рамка.

Монтаж

Все работы проводить только при полном снятии напряжения cо всех токоведущих частей, находящихся в зоне работ.
Неправильные установка и использование могут повлечь риск поражения электрическим током или пожара.

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм терморегулятора в металлический суппорт.
4. Подсоедините провода. Подключение должно выполнятся строго со схемой подключения. Затяните клеммы.
5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную рамку.
   В комплекте.
7. Подайте питание.

Меры предосторожности

Чтобы не получить травму и не повредить механизм терморегулятора, внимательно прочтите все инструкции.

1. Не устанавливайте изделие вблизи источников огня и воды.
2. Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
3. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
4. Категорически запрещается разбирать механизм терморегулятора, вносить изменения в конструкцию.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток изделия.
6. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.

• Технические характеристики
