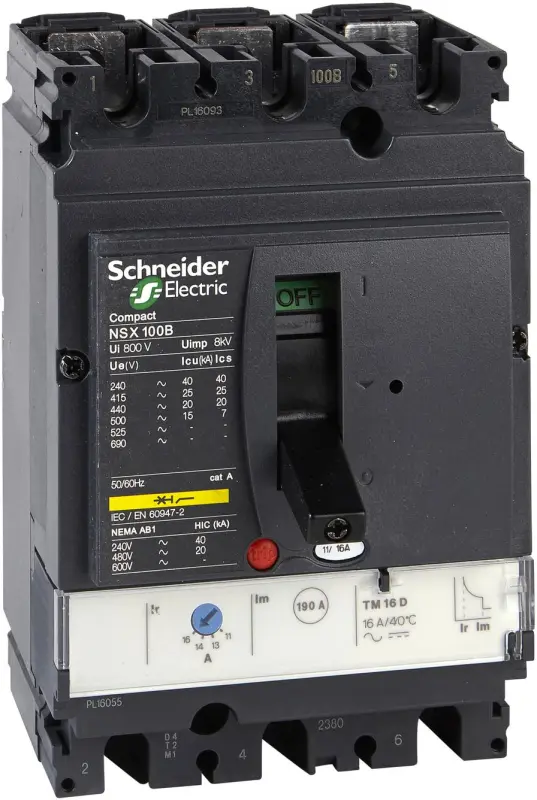

Автоматический выключатель NSX100B 3П3T TM16D

Артикул товара: LV429557

Код товара: 090-686

Производитель: Schneider

Есть в наличии на удалённом складе

Поставка — 1 день

72840 руб.

С учетом НДС

Отключающая способность	25 kA
Рабочее напряжение (В)	690 В
Тип расцепителя	термомагнитный
Масса брутто (кг)	1.811
Серия	Schneider Compact NSX

Автоматический выключатель Compact NSX100B, исполнение – 3P3d
- номинальный ток 16 А
- Icu = 25 kA 380/415 В
- Ics = 100% Icu
- с термомагнитным расцепителем TM-D
- ШхВхГ – 105x161x86 мм
- исполнение – стационарный
- монтаж - на плате.
Преимущества: Прямой доступ к экономии затрат, безопасность и защита, контроль и измерение параметров электроэнергии, надежность энергоснабжения, простота и удобство.
Применения: Применение в системах электроснабжения объектов любого масштаба – от крупнейших промышленных предприятий до офисных зданий для защиты распределительных сетей, генераторов, кабелей большой протяженности, электродвигателей.

Автоматический выключатель ComPact NSX100B, исполнение – 3P3d; номинальный ток 16 А; Icu = 25 kA 380/415 В; Ics = 100% Icu; с термомагнитным расцепителем TM-D; ШхВхГ – 105x161x86 мм; исполнение – стационарный; монтаж - на плате.
Аппараты ComPact NSX обеспечивают защиту распределительных сетей до 690В от перегрузок и коротких замыканий.

Номин. продолжительный ток Iu	16.0
Количество полюсов	3
Диапазон уставки тока расцепления	11.0
Номин. напряжение	690...690
Степень защиты (IP)	IP30
Вид подключения главной электрич. цепи	Подключение спереди
Тип подключения силовой электрич. цепи	Винтовое соединение
Тип элемента управления	Рычажковый
Номин. отключающая способность Icu при 400 В, 50 Гц	25.0
Диапазон краткосрочной задержки расцепителя короткого замыкания	190
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	190
Моторный привод опционально	Да
Конструкция прибора	Встраив. устройство фиксированной установки (стационарный)

Размер (ШхВхГ)	10.5 x 23.6 x 8.6 см
Номин. продолжительный ток Iu	16.0 А
Количество полюсов	3
Диапазон уставки тока расцепления	11.0 А
Диапазон установки расцепителя перегрузки (до)	100
Номин. напряжение	690...690 В
Номин. напряжение (до)	690
Степень защиты (IP)	IP30
Вид подключения главной электрич. цепи	Подключение спереди
Тип подключения силовой электрич. цепи	Винтовое соединение
Тип элемента управления	Рычажковый
Возможность установки индикатора отключения	1
Номин. отключающая способность Icu при 400 В, 50 Гц	25.0 кА
Диапазон краткосрочной задержки расцепителя короткого замыкания	190 А
Диапазон краткосрочной задержки расцепителя короткого замыкания (до)	190
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	190 А
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания (до)	190
Моторный привод (дополнительно)	1
Конструкция прибора	Встраив. устройство фиксированной установки (стационарный)
Монтаж на DIN-рейку необязателен	1
Полноценный аппарат с устройством защиты	1
