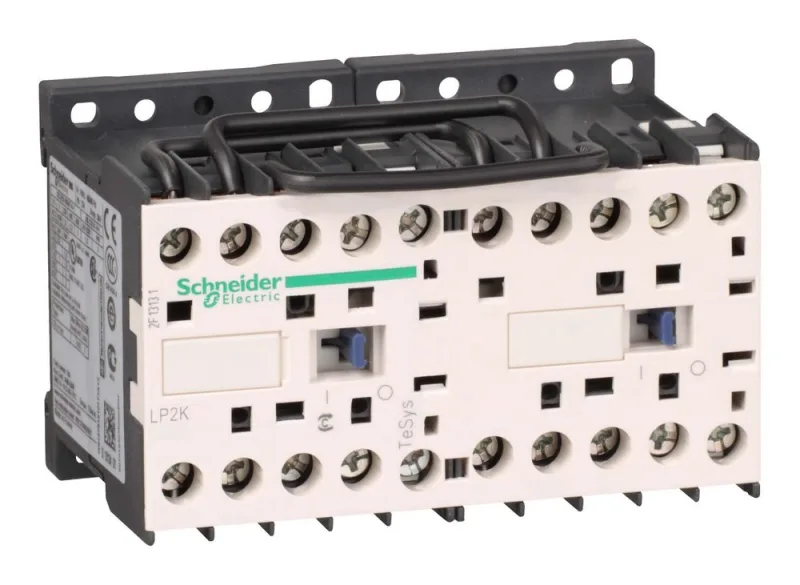

КОНТАКТОР РЕВЕРС. K 3P,6 А,НО,24V DС,ЗАЖИМ ПОД ВИНТ

Реверсивный контактор K 3p, 6А,НО,24В DС,зажим под винт. диапазон: TeSys - наименование изделия: TeSys K - краткое название устройства: LP2K - область применения: управление - применение контактора: управление электродвигателем - категория применения : AC-3, AC-4 - комплектация изделия: предварительно собранный с силовой сборной шиной реверсирования - описание полюсов: 3P - конфигурация главных контактов: 3 Н.О. - [Ue] номинальное рабочее напряжение: <= 690 V переменный ток 50/60 Гц для цепь сигнализации, 690 V переменный ток 50/60 Гц для силовая цепь - мощность двигателя, кВт: 1.5 кВт в 220...230 V переменный ток 50/60 Гц, 2.2 кВт в 380...415 V переменный ток 50/60 Гц, 3 кВт в 480 V переменный ток 50/60 Гц, 3 кВт в 660...690 V переменный ток 50/60 Гц, 3 кВт в 500...600 В переменный ток 50/60 Гц, 3 кВт в 440 V переменный ток 50/60 Гц - вспом. контакты, доступные на каждом контакторе: 1 Н.О. - категория перенапряжения: III - [Ith] условный тепловой ток на открытом воздухе: 10 А в <= 50 °C для цепь сигнализации, 20 А в <= 50 °C для силовая цепь - Номинальная включающая способность Irms: 110 А переменный ток для силовая цепь в соответствии с IEC 60947, 110 А переменный ток для силовая цепь в соответствии с NF C 63-110, 110 А переменный ток для цепь сигнализации в соответствии с IEC 60947 - номинальная отключающая способность: 110 А в 440 V в соответствии с IEC 60947, 110 А в 380...400 V в соответствии с IEC 60947, 110 А в 415 V в соответствии с IEC 60947, 110 А в 220...230 V в соответствии с IEC 60947, 80 А в 500 V в соответствии с IEC 60947, 70 А в 660...690 V в соответствии с IEC 60947 - [Icw] номинальный кратковременно выдерживаемый ток: 40 А <= 50 °C 3 мин силовая цепь, 45 А <= 50 °C 1 мин силовая цепь, 60 А <= 50 °C 30 с силовая цепь, 80 А 1 с цепь сигнализации, 90 А 500 мс цепь сигнализации, 110 А 100 мс цепь сигнализации, 20 А <= 50 °C >= 15 мин силовая цепь, 90 А <= 50 °C 1 с силовая цепь, 85 А <= 50 °C 5 с силовая цепь, 80 А <= 50 °C 10 с силовая цепь - соответствующий номинал предохранителя: 25 А gG в <= 440 V для силовая цепь, 25 А aM для силовая цепь, 10 А gG для цепь сигнализации в соответствии с IEC 60947, 10 А gG для цепь сигнализации в соответствии с VDE 0660 - [Ui] номинальное напряжение изоляции: 600 В для силовая цепь в соответствии с CSA C22.2 № 14, 600 В для цепь сигнализации в соответствии с UL 508, 600 В для силовая цепь в соответствии с UL 508, 690 В для цепь сигнализации в соответствии с IEC 60947-4-1, 600 В для цепь сигнализации в соответствии с CSA C22.2 № 14, 690 В для силовая цепь в соответствии с IEC 60947-4-1, 690 В для цепь сигнализации в соответствии с IEC 60947-5-1 - тип блокировки: механический - монтажная опора: монтаж на панель, рейка - стандарты: NF C 63-110, VDE 0660, BS 5424, IEC 60947 - сертификация продукта: CSA, UL - присоединения: винтовой зажим 2 кабель (-и) 0.34...1.5 мм? - жесткость кабеля: гибкий - с кабельный наконечник, винтовой зажим 2 кабель (-и) 0.75...4 мм? - жесткость кабеля: гибкий - без кабельный наконечник, винтовой зажим 1 кабель (-и) 0.34...2.5 мм? - жесткость кабеля: гибкий - с кабельный наконечник, винтовой зажим 2 кабель (-и) 1.5...4 мм? - жесткость кабеля: жесткий кабель, винтовой зажим 1 кабель (-и) 0.75...4 мм? - жесткость кабеля: гибкий - без кабельный наконечник, винтовой зажим 1 кабель (-и) 1.5...4 мм? - жесткость кабеля: жесткий кабель - момент затяжки: 1.3 Н-м - винтовой зажим - с помощью отвертки Philips No 2, 1.3 Н-м - винтовой зажим - с помощью отвертки плоск. ? 6 мм - время срабатывания: 10 мс отключение катушки и размыкание Н.О. контакта, 30...40 мс включение катушки замыкание Н.О. контакта - безопасный уровень надежности: B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1, B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 - механическая износостойкость: 5 млн. циклов. Преимущества: .. применения: .. Преимущества: Компактное исполнение. TeSys K, компактная серия контакторов 6-16A 57х45х58 мм, Имеют встроенные дополнительные контакты (НО или НЗ) О, Одинаковый размер для контакторов с управлением на постоянном и переменном токах, Дополнительные контакты фронтального присоединения, 2 или 4 контакта, Реверсивный контактор шириной 90 мм, Цена ниже на 30…60% по сравнению с «обычным» контактором, Высокая механическая и коммутационная износостойкость.. применения: • пассажирские лифты, подъемники и лифты для товаров;. • системы обогрева, системы вентиляции и охлаждления;. • освещение;. • гаражные ворота, автоматические двери;. • автомобильные мойки;. • насосные станции, бассейны;. • погрузчики;. • конвейеры;. • и многое другое....
