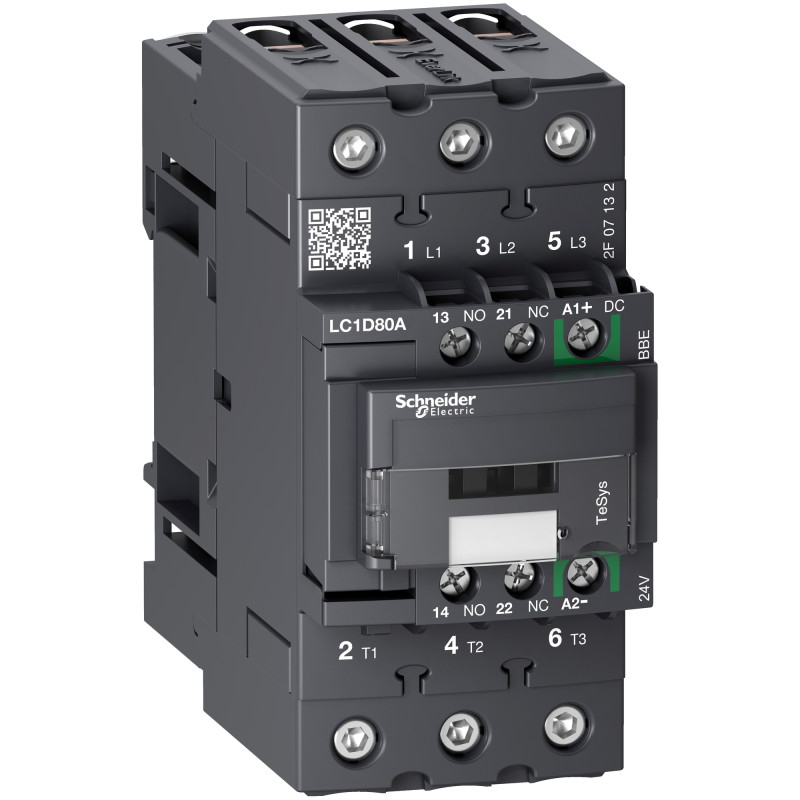

3P КОНТАКТОР EVERLINK AC3 440В 80A, КАТУШКА УПР. 24В DC, ПРУЖИННЫЙ ЗАЖИМ

3p КОНТАКТОР EVERLINK AC3 440В 80A, КАТУШКА УПР. 24В DC, ПРУЖИННЫЙ ЗАЖИМ. диапазон: TeSys - тип устройства или его аксессуаров: контактор - краткое название устройства: LC1D - применение контактора: активная нагрузка, управление электродвигателем - категория применения : AC-3, AC-1 - описание полюсов: 3P - конфигурация главных контактов: 3 Н.О. - [Icw] номинальный кратковременно допустимый ток: 80 А (<= 60 °C) в <= 440 V AC-3 для силовая цепь, 80 А (<= 60 °C) в <= 440 V AC-1 для силовая цепь - мощность двигателя, кВт: 37 кВт в 380...400 V переменный ток 50/60 Гц AC-3, 37 кВт в 660...690 V переменный ток 50/60 Гц AC-3, 22 кВт в 220...230 V переменный ток 50/60 Гц AC-3, 37 кВт в 500 V переменный ток 50/60 Гц AC-3 - тип катушки: DC низкого потребления - вспом. контакты, доступные на каждом контакторе: 1 Н.О. + 1 Н.З. - категория перенапряжения: III - [Ith] условный тепловой ток на открытом воздухе: 10 А в <= 60 °C для цепь сигнализации, 80 А в <= 60 °C для силовая цепь - Номинальная включающая способность Irms: 1000 А в 440 V переменный ток для силовая цепь в соответствии с IEC 60947, 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1, 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 - [Icw] номинальный кратковременно выдерживаемый ток: 140 А 100 мс цепь сигнализации, 260 А <= 40 °C 1 мин силовая цепь, 120 А 500 мс цепь сигнализации, 100 А 1 с цепь сигнализации, 110 А <= 40 °C 10 мин силовая цепь, 520 А <= 40 °C 10 с силовая цепь, 900 А <= 40 °C 1 с силовая цепь - соответствующий номинал предохранителя: 125 А gG в <= 690 V координация тип 2 для силовая цепь, 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1, 125 А gG в <= 690 V координация тип 1 для силовая цепь - [Ui] номинальное напряжение изоляции: 690 В для силовая цепь в соответствии с IEC 60947-4-1, 690 В для цепь сигнализации в соответствии с IEC 60947-1 - мощность, рассеиваемая одним полюсом: 9.6 Вт AC-1 - защитная крышка: с - монтажная опора: рейка, монтаж на панель - стандарты: UL 60947-4-1, CSA C22.2 No 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1 - сертификация: EAC, CSA, UL - присоединения: силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм? - жесткость кабеля: гибкий, силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм? - жесткость кабеля: гибкий - с кабельный наконечник, цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм? - жесткость кабеля: жесткий кабель, силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм? - жесткость кабеля: гибкий, цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм? - жесткость кабеля: жесткий кабель, силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм? - жесткость кабеля: гибкий - с кабельный наконечник, цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм? - жесткость кабеля: гибкий, цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм? - жесткость кабеля: гибкий - с кабельный наконечник, цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм? - жесткость кабеля: гибкий, силовая цепь : соединители EverLink с винтами BTR 1 кабель (-и) 1...35 мм? - жесткость кабеля: жесткий кабель, силовая цепь : соединители EverLink с винтами BTR 2 кабель (-и) 1...25 мм? - жесткость кабеля: жесткий кабель, цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм? - жесткость кабеля: гибкий - с кабельный наконечник - момент затяжки: силовая цепь : 5 Нм - соединители EverLink с винтами BTR - кабель 1...25 мм? шестигранный 4 мм, цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2, цепь управления : 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. ? 6 мм, силовая цепь : 8 Н-м - соединители EverLink с винтами BTR - кабель 25...35 мм? шестигранный 4 мм - время срабатывания: 55...65 ms включение - безопасный уровень надежности: B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1, B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1. Преимущества: • номинальный ток от 9 до 150А (АС3), • номинальное напряжения -690В;. • температура окружающей среды при работе от -50?С до+60?С;. • встроенные дополнительные контакты мгновенного типа 1НО+1НЗ;. • количество полюсов-3 или 4;. • широкий диапазон управляющего напряжения;. • безвинтовое крепление на 35-мм рейку или крепление на винтах;. • запатентованная концепция клеммных зажимов EverLink (от 40 до 65A). • система S-образных шин (позволяет быстро соединять аппараты, установленные. • в ряд на одной монтажной рейке) (от 40 до 65A). • Категории применения АС3,АС1,АС4,DC. Типы присоединения: винтовые, пружинные, втычные, с кабельными наконечниками.. применения: • пассажирские лифты, подъемники и лифты для товаров;. • системы обогрева, системы вентиляции и охлаждления;. • освещение;. • гаражные ворота, автоматические двери;. • автомобильные мойки;. • насосные станции, бассейны;. • погрузчики;. • конвейеры;. • и многое другое..
