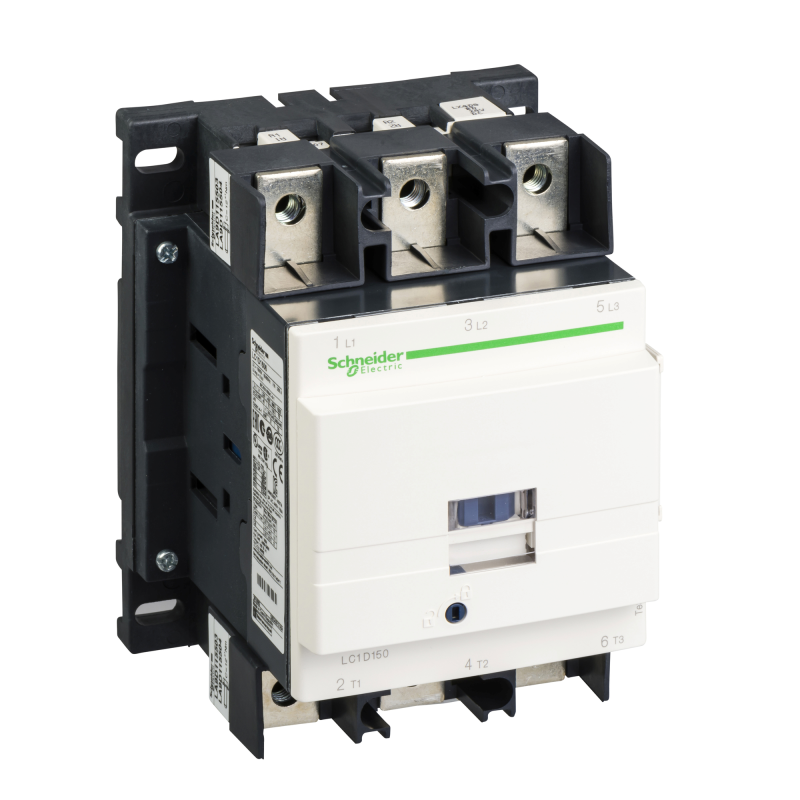

КОНТАКТОР D 3Р, 150 A, НО+НЗ, 240V 50/60 ГЦ, ЗАЖИМ ПОД КОЛЬЦ. НАКОН.,

Контактор D 3p, 150А,НО+НЗ,240В 50/60 ГЦ, зажим под кольцевой наконечник. диапазон: TeSys - наименование изделия: TeSys D - тип устройства или его аксессуаров: контактор - краткое название устройства: LC1D - применение контактора: управление электродвигателем, активная нагрузка - категория применения : AC-1, AC-3, AC-4 - описание полюсов: 3P - конфигурация главных контактов: 3 Н.О. - [Ue] номинальное рабочее напряжение: <= 1000 V переменный ток 25...400 Hz для силовая цепь, <= 300 В постоянный ток для силовая цепь - [Icw] номинальный кратковременно допустимый ток: 150 А (<= 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь, 200 А (<= 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь - мощность двигателя, кВт: 40 кВт в 220...230 V переменный ток 50/60 Гц AC-3, 90 кВт в 500 V переменный ток 50/60 Гц AC-3, 22 кВт в 400 V переменный ток 50/60 Гц AC-4, 100 кВт в 660...690 V переменный ток 50/60 Гц AC-3, 75 кВт в 380...400 V переменный ток 50/60 Гц AC-3 - мощность двигателя, л.с.: 125 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели, 50 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели, 100 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели, 40 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели - вспом. контакты, доступные на каждом контакторе: 1 Н.О. + 1 Н.З. - категория перенапряжения: III - Номинальная включающая способность Irms: 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1, 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1, 1660 А в 440 V для силовая цепь в соответствии с IEC 60947 - [Icw] номинальный кратковременно выдерживаемый ток: 140 А 100 мс цепь сигнализации, 120 А 500 мс цепь сигнализации, 250 А <= 40 °C 10 мин силовая цепь, 1200 А <= 40 °C 10 с силовая цепь, 1400 А <= 40 °C 1 с силовая цепь, 580 А <= 40 °C 1 мин силовая цепь, 100 А 1 с цепь сигнализации - соответствующий номинал предохранителя: 250 А gG в <= 690 V координация тип 2 для силовая цепь, 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1, 315 А gG в <= 690 V координация тип 1 для силовая цепь - [Ui] номинальное напряжение изоляции: 600 В для силовая цепь сертификации CSA, 600 В для цепь сигнализации сертификации UL, 600 В для силовая цепь сертификации UL, 600 В для цепь сигнализации сертификации CSA, 1000 В для силовая цепь в соответствии с IEC 60947-4-1, 690 В для цепь сигнализации в соответствии с IEC 60947-1 - электрическая износостойкость: 1 млн. циклов 200 А AC-1 при Ue <= 440 V, 0.85 млн. циклов 150 А AC-3 при Ue <= 440 V - мощность, рассеиваемая одним полюсом: 13.5 Вт AC-3, 24 Вт AC-1 - защитная крышка: с - монтажная опора: монтаж на панель, рейка - стандарты: IEC 60947-4-1, IEC 60947-5-1, UL 508, CSA C22.2 № 14, EN 60947-4-1, EN 60947-5-1 - сертификация продукта: BV, DNV, GL, LROS (Lloyds register of shipping), CCC, CSA, UL, GOST, RINA - присоединения: силовая цепь : клеммы с кольцевыми наконечниками - наружный диаметр: 25 мм, силовая цепь : шины 1 5 x 25 мм, цепь управления : клеммы с кольцевыми наконечниками - наружный диаметр: 8 мм - момент затяжки: силовая цепь : 12 Н-м - клеммы с кольцевыми наконечниками шестигранный 13 мм винт: M8, цепь управления : 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. ? 6 мм винт: M3,5, силовая цепь : 12 Н-м - шины шестигранный 13 мм винт: M8, цепь управления : 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 винт: M3,5 - время срабатывания: 20...35 мс включение, 40...75 мс отключение - безопасный уровень надежности: B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1, B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 - механическая износостойкость: 8 млн. циклов. Преимущества: • номинальный ток от 9 до 150А (АС3), • номинальное напряжения -690В;. • температура окружающей среды при работе от -50?С до+60?С;. • встроенные дополнительные контакты мгновенного типа 1НО+1НЗ;. • количество полюсов-3 или 4;. • широкий диапазон управляющего напряжения;. • безвинтовое крепление на 35-мм рейку или крепление на винтах;. • запатентованная концепция клеммных зажимов EverLink (от 40 до 65A). • система S-образных шин (позволяет быстро соединять аппараты, установленные. • в ряд на одной монтажной рейке) (от 40 до 65A). • Категории применения АС3,АС1,АС4,DC. Типы присоединения: винтовые, пружинные, втычные, с кабельными наконечниками.. применения: • пассажирские лифты, подъемники и лифты для товаров;. • системы обогрева, системы вентиляции и охлаждления;. • освещение;. • гаражные ворота, автоматические двери;. • автомобильные мойки;. • насосные станции, бассейны;. • погрузчики;. • конвейеры;. • и многое другое..
