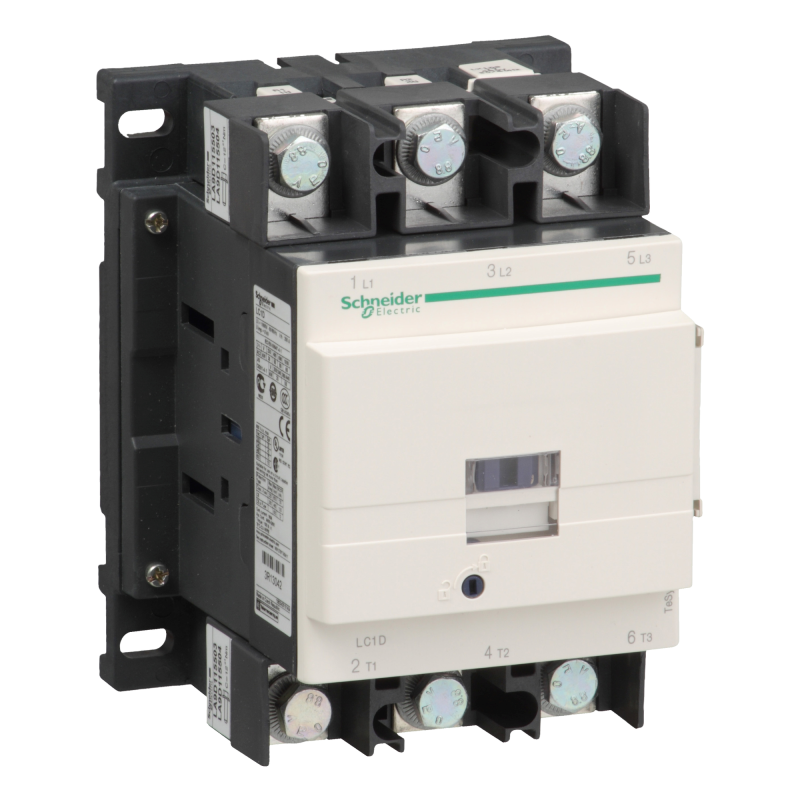

КОНТАКТОР D 3Р,115A, НО+НЗ, 230V 50/60ГЦ

Контактор D 3p, 115А,НО+НЗ,230В 50/60 ГЦ, зажим под кольцевой наконечник. диапазон: TeSys - наименование изделия: TeSys D - тип устройства или его аксессуаров: контактор - краткое название устройства: LC1D - применение контактора: управление электродвигателем, активная нагрузка - категория применения : AC-1, AC-4, AC-3 - описание полюсов: 3P - конфигурация главных контактов: 3 Н.О. - [Ue] номинальное рабочее напряжение: <= 300 В постоянный ток для силовая цепь, <= 1000 V переменный ток 25...400 Hz для силовая цепь - [Icw] номинальный кратковременно допустимый ток: 200 А (<= 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь, 115 А (<= 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь - мощность двигателя, кВт: 65 кВт в 1000 V переменный ток 50/60 Гц AC-3, 80 кВт в 660...690 V переменный ток 50/60 Гц AC-3, 18.5 кВт в 400 V переменный ток 50/60 Гц AC-4, 55 кВт в 380...400 V переменный ток 50/60 Гц AC-3, 75 кВт в 500 V переменный ток 50/60 Гц AC-3, 30 кВт в 220...230 V переменный ток 50/60 Гц AC-3 - мощность двигателя, л.с.: 100 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели, 40 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели, 75 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели, 30 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели - вспом. контакты, доступные на каждом контакторе: 1 Н.О. + 1 Н.З. - категория перенапряжения: III - Номинальная включающая способность Irms: 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1, 1260 А в 440 V для силовая цепь в соответствии с IEC 60947, 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 - [Icw] номинальный кратковременно выдерживаемый ток: 100 А 1 с цепь сигнализации, 1100 А <= 40 °C 1 с силовая цепь, 120 А 500 мс цепь сигнализации, 550 А <= 40 °C 1 мин силовая цепь, 140 А 100 мс цепь сигнализации, 250 А <= 40 °C 10 мин силовая цепь, 950 А <= 40 °C 10 с силовая цепь - соответствующий номинал предохранителя: 10 А gG для цепь сигнализации, 250 А gG в <= 690 V координация тип 1 для силовая цепь, 200 А gG в <= 690 V координация тип 2 для силовая цепь - [Ui] номинальное напряжение изоляции: 600 В для силовая цепь сертификации UL, 600 В для цепь сигнализации сертификации CSA, 690 В для цепь сигнализации в соответствии с IEC 60947-1, 1000 В для силовая цепь в соответствии с IEC 60947-4-1, 600 В для силовая цепь сертификации CSA, 600 В для цепь сигнализации сертификации UL - электрическая износостойкость: 0.95 млн. циклов 115 А AC-3 при Ue <= 440 V, 0.8 млн. циклов 200 А AC-1 при Ue <= 440 V - мощность, рассеиваемая одним полюсом: 24 Вт AC-1, 7.9 Вт AC-3 - защитная крышка: с - монтажная опора: монтаж на панель, рейка - стандарты: EN 60947-4-1, IEC 60947-4-1, EN 60947-5-1, IEC 60947-5-1, CSA C22.2 № 14, UL 508 - сертификация продукта: GOST, LROS (Lloyds register of shipping), RINA, BV, DNV, GL, CCC, CSA, UL - присоединения: силовая цепь : клеммы с кольцевыми наконечниками - наружный диаметр: 25 мм, силовая цепь : шины 1 5 x 25 мм, цепь управления : клеммы с кольцевыми наконечниками - наружный диаметр: 8 мм - момент затяжки: силовая цепь : 12 Н-м - клеммы с кольцевыми наконечниками шестигранный 13 мм винт: M8, цепь управления : 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. ? 6 мм винт: M3,5, силовая цепь : 12 Н-м - шины шестигранный 13 мм винт: M8, цепь управления : 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 винт: M3,5 - время срабатывания: 6...20 мс отключение, 20...50 мс включение - безопасный уровень надежности: B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1, B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 - механическая износостойкость: 8 млн. циклов. Преимущества: • номинальный ток от 9 до 150А (АС3), • номинальное напряжения -690В;. • температура окружающей среды при работе от -50?С до+60?С;. • встроенные дополнительные контакты мгновенного типа 1НО+1НЗ;. • количество полюсов-3 или 4;. • широкий диапазон управляющего напряжения;. • безвинтовое крепление на 35-мм рейку или крепление на винтах;. • запатентованная концепция клеммных зажимов EverLink (от 40 до 65A). • система S-образных шин (позволяет быстро соединять аппараты, установленные. • в ряд на одной монтажной рейке) (от 40 до 65A). • Категории применения АС3,АС1,АС4,DC. Типы присоединения: винтовые, пружинные, втычные, с кабельными наконечниками.. применения: • пассажирские лифты, подъемники и лифты для товаров;. • системы обогрева, системы вентиляции и охлаждления;. • освещение;. • гаражные ворота, автоматические двери;. • автомобильные мойки;. • насосные станции, бассейны;. • погрузчики;. • конвейеры;. • и многое другое..
