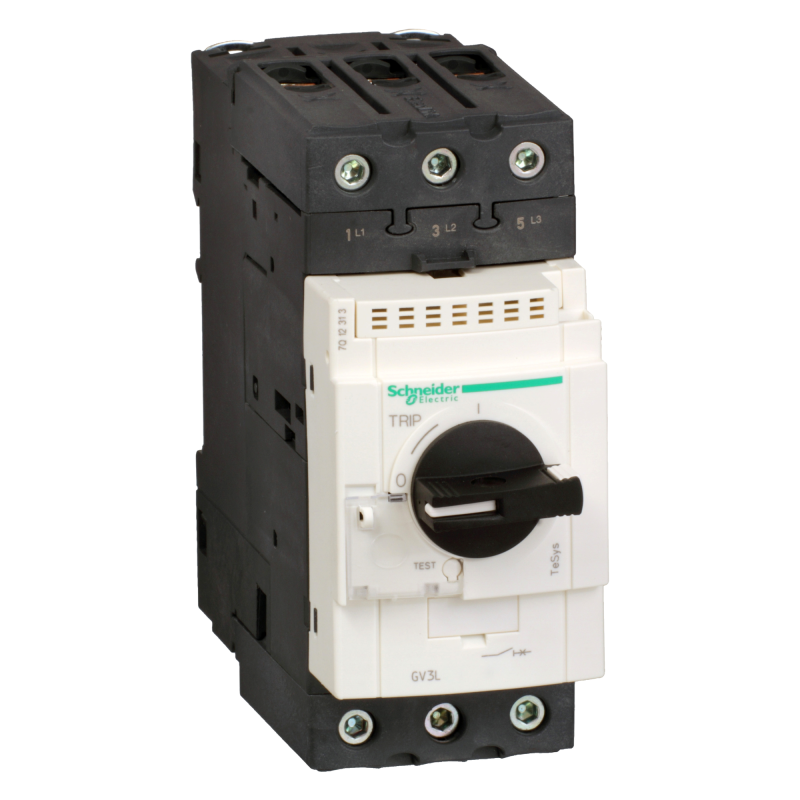

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ С МАГНИТНЫМ РАСЦЕПИТЕЛЕМ 40А (ВИНТ. ЗАЖ.)

Артикул товара: GV3L40

Код товара: 086-119

Производитель: Schneider

Информация о наличии
по запросу

16470 руб.

С учетом НДС

Отключающая способность	50 kA
Рабочее напряжение (В)	0...690
Тип расцепителя	магнитный
Масса брутто (кг)	0.975
Серия	Schneider TeSys GV3

Автоматический выключатель GV3 серии TeSys Schneider Electric с электромагнитным расцепителем
- 3-полюсный
- номинальный ток 40 А
- уставка защиты от КЗ Ii = 560 А( - 20%)
- монтаж - на рейку или монтажную плату
- способ управления - поворотная рукоятка
- крепление - винтовые зажимы
- ВхШхГ - 132х55х136 мм.
Преимущества: Надежное и безопасное подключение на долгое время, Гибкость
Применения: Промышленные предприятия, инфраструктура, здания: Автоматические выключатели TeSys GV3 используются для управления и защиты электродвигателей в соответствии со стандартами IEC 947-2 и IEC 947-4-1.

GV3 автомат с магнитным расцепителем 40А (винтовой зажим). диапазон: TeSys - наименование изделия: TeSys GV3 - краткое название устройства: GV3L - тип устройства или его аксессуаров: автоматический выключатель - область применения: двигатель - тип сети: переменный ток - категория применения : категория А в соответствии с IEC 60947-2, AC-3 в соответствии с IEC 60947-4-1 - отключающая способность: 6 кА Icu в 690 V переменный ток 50/60 Гц, 12 кА Icu в 500 V переменный ток 50/60 Гц, 50 кА Icu в 440 V переменный ток 50/60 Гц, 50 кА Icu в 400/415 V переменный ток 50/60 Гц, 100 кА Icu в 230/240 V переменный ток 50/60 Гц - [Icu] номинальная предельная наибольшая отключающая способность (на к.з.): 100 % в 400/415 V переменный ток 50/60 Гц, 100 % в 440 V переменный ток 50/60 Гц, 50 % в 500 V переменный ток 50/60 Гц, 100 % в 230/240 V переменный ток 50/60 Гц, 50 % в 690 V переменный ток 50/60 Гц - ток срабатывания электромагнитного расцепителя: 560 А. Преимущества: Надежное и безопасное подключение на долгое время, Гибкость применения благодаря дополнительным блокам, общим для серий GV2_GV3 на токи от 0 до 65 А, Повышенная компактность: ширина всего 55 мм, Простота и безопасность затяжки зажимов с помощью четырехмиллиметрового ключа Allen, Удобство монтажа на DIN_рейке благодаря двухпозиционному фиксатору, Эстетичный внешний вид кабельных соединений и экономия места благодаря кабельному вводу для подключения вторичных цепей, Новая запатентованная технология присоединения EverLink* обеспечивает постоянное качество зажима кабелей, Даже в случае текучести* проводников сила сжатия кабелей остаётся неизменной благодаря действию пружины силового соединителя.. применения: - Промышленные предприятия, инфраструктура, здания: Автоматические выключатели TeSys GV3 используются для управления и защиты электродвигателей в соответствии со стандартами IEC 947-2 и IEC 947-4-1.. *Запатентовано Schneider Electric..

Ширина	55
Высота	132
Глубина	136
Номин. коммутируем. мощность при AC-3, 400 В	18.5
Номин. продолжительный ток Iu	40
Количество полюсов	3
Номин. раб. напряжение	690
Степень защиты (IP)	IP20
Тип подключения силовой электрич. цепи	Винтовое соединение
Тип элемента управления	Кнопка поворотная
Тип расцепителя	Магнитный
Номин. коммутируем. мощность при AC-3, 230 В	11
Номин. отключающая способность Icu при 400 В, AC	50
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	560...560
Конструкция прибора	Комплектное устройство в корпусе

Размер (ШхВхГ)	5.5 x 13.2 x 13.6 см
Ширина	55
Высота	132
Глубина	136
Номин. коммутируем. мощность при AC-3, 400 В	18.5 кВт
Номин. продолжительный ток Iu	40 А
Количество полюсов	3
Номин. раб. напряжение	690 В
Номин. раб. напряжение (до)	690
Степень защиты (IP)	IP20
Тип подключения силовой электрич. цепи	Винтовое соединение
Тип элемента управления	Кнопка поворотная
Тип расцепителя	Магнитный
Номин. коммутируем. мощность при AC-3, 230 В	11 кВт
Номин. отключающая способность Icu при 400 В, AC	50 кА
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	560...560 А
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания (до)	40
Чувствительность к обрыву фазы	1
Конструкция прибора	Комплектное устройство в корпусе
