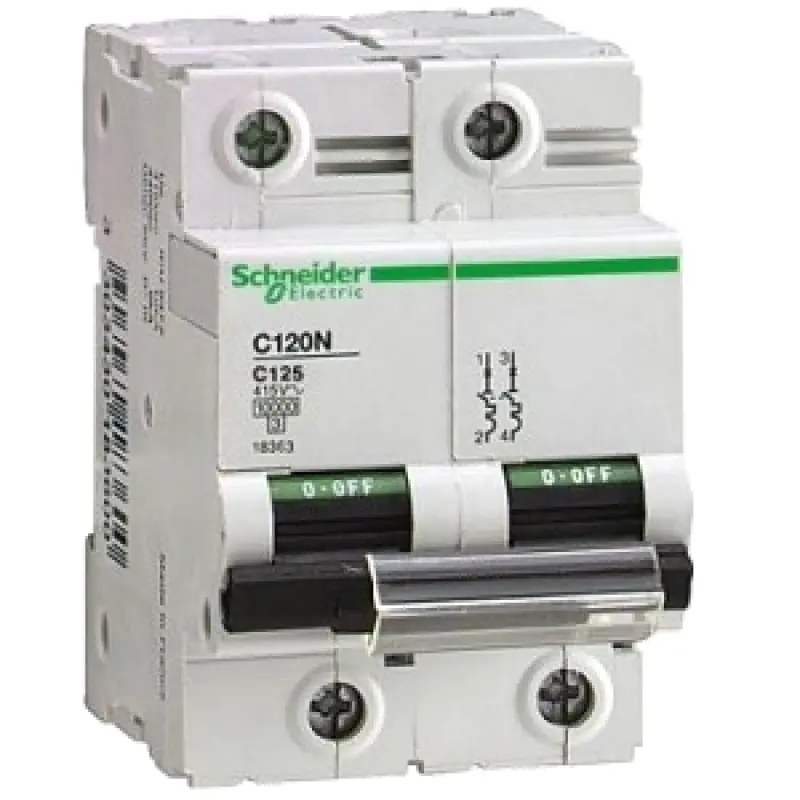

Автоматический выключатель Schneider Acti9 C120N - 2P - 100A - C - 10kA - 3M - 415В

Артикул товара: A9N18362

Код товара: 361-198

Производитель: Schneider

Информация о наличии
по запросу

21690 руб.

С учетом НДС

Отключающая способность	10 kA
Рабочее напряжение (В)	415В
Тип расцепителя	термомагнитный
Количество модулей	3
Установочная глубина (мм)	73 мм
Масса брутто (кг)	0.385
Серия	Schneider C120

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ C120N 2П 100A C. Автоматические выключатели С120N обеспечивают защиту цепей от токов короткого замыкани я и перегрузки. А также возможность секционирования в промышленных электроустановках в соответствии со стандартом ГОСТ Р 50030.2 (МЭК 60947-2). Аппараты позволяют обеспечить высочайший уровень отключающей способности а также частичной или полной селективности в щитах конечного распределения модульного исполнения.

Функции:

Защита цепей от токов короткого замыкания;
Защита цепей от токов перегрузки;
Возможность секционирования в промышленных электроустановках в соответствии со стандартом МЭК/EN 60947-2;
Сигнализация повреждения и аварийное отключение посредством устанавливаемых дополнительно вспомогательных устройств.

Степень защиты (IP)	IP20
Тип напряжения	AC (перемен.)
Номин. (расчетное) напряжение	415
Частота	50...60
Глубина установочная (встраив.)	44
Модульная ширина (общ. кол-во модульных расстояний)	3
Номин. ток	100
Характеристика срабатывания (кривая тока)	C
Возможна дополнит. комплектация	Да
Отключение нейтрали (N)	Да
Степень загрязнения	3
Категория перенапряжения	4
Общ. количество полюсов	2
Количество защищенных полюсов	2
Класс токоограничения	3

Размер (ШхВхГ)	5.4 x 8 x 7.3 см
Частота	50
Тип напряжения	AC (перемен.)
Глубина установочная (встраив.)	44 мм
Номинальный ток	100 А
Номин. напряжение	415 В
Номин. напряжение (до)	415
Частота	50...60 Гц
Частота (до)	60
Характеристика срабатывания (кривая тока)	C
Номин. напряжение изоляции Ui	500 В
Класс токоограничения	3
Категория перенапряжения	4
Степень загрязнения	3
Ширина по количеству модульных расстояний (количество модулей)	3
Степень защиты (IP)	IP20
Количество защищенных полюсов	2
Отключение нейтрали (N)	1
Отключающая способность по EN 60898	10
Отключающая способность по IEC 60947-2	10
Сечение одножильного жёсткого провода	1.5...50 мм?
Сечение многожильного провода	1...35 мм?
Рабочая температура окружающей среды	-25...70 °C
Возможна дополнит. комплектация	1
Общ. количество полюсов	2
Номинальная отключающая способность Icn EN 60898 при 400 В	10
Номинальная отключающая способность Icn EN 60898 при 230 В	10
Номинальная отключающая способность Icn IEC 60947-2 при 230 В	20
Номинальная отключающая способность Icn IEC 60947-2 при 400 В	10
Номинальное импульсное выдерживаемое напряжение Uimp	6

Тип устройств	Электромеханический
Номинальный ток	100 А
Напряжение изоляции	500 В пер. тока
Номинальное импульсное напряжение (Uimp)	6 кВ
Степень загрязнения	3
Срабатывание тепловой защиты	Эталонная температура - 50 °C
Класс токоограничения	3
Рабочая температура	От -30 до +70 °C
Температура хранения	От -40 до +85 °C
Степень защиты	Открытый аппарат - IP20; Аппарат в модульном шкафу - IP40 (Класс изоляции II)
Тропическое исполнение (МЭК 60068-1)	Степень 2 (относительная влажность 95 % при 55 °С)
Износостойкость (кол-во циклов В-О)	Электрическая - 10 000 (10-63 A) / 5000 (80-125 A); Механическая - 20 000
Вес	410 г
Кол-во модулей Ш = 9 мм	6

Сертификат (425 Кб)

Сертификат соответствия требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования"

Сертификат (695 Кб)

Сертификат соответствия требованиям Технического регламента РФ №123-ФЗ "Технический регламент о требованиях пожарной безопасности"/Технического регламента ЕАЭС 043/2017 "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения"

Сертификат (334 Кб)

Сертификат (5.8 Мб)

Декларация о соответствии требованиям Технического регламента Евразийского экономического союза ТР ЕАЭС 037/2016 "Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники"
