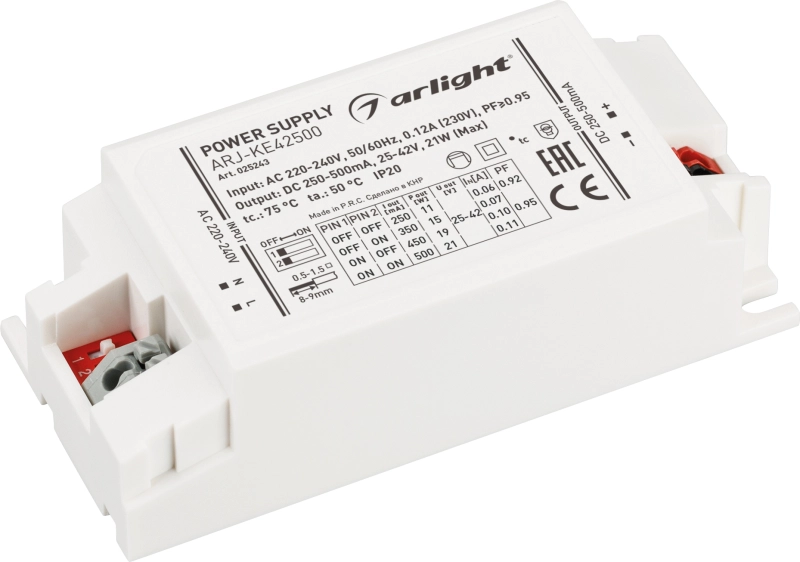

Блок питания ARJ-KE42500 (21W, 250-500mA, PFC)

Артикул товара: 25243

Код товара: 125-0993

Производитель: Arlight

На удалённом складе

Поставка — 1-2 дня

Наличие обновлено сегодня в 18:00

1088 руб.

С учетом НДС

Предназначен для установки в светильник, поставляется без защитных крышек контактов. Регулируемый источник тока с гальванической развязкой для светильников и мощных светодиодов. Входное напряжение 220-240 VAC. Выходные параметры: 25-42 В, 250-500 мА, 21 Вт. Встроенный PFC >0.95. Негерметичный пластиковый корпус IP 20. Габаритные размеры длина 97 мм, ширина 43 мм, высота 31 мм. Выбор значения тока осуществляется дип-переключателем. Гарантийный срок 5 лет. Боковые крышки в комплект не входят, доступны под заказ за дополнительную плату.

Технические характеристики

Выходная мощность	max: 21 W
Входное напряжение	min: 220 V; max: 240 V
Выходное напряжение	min: 25 V; max: 42 V
Выходной ток	min: 0.25 A; max: 0.5 A
Потребляемый ток от сети AC230В	max: 0.12 A
Пусковой ток	20 A
Коэффициент мощности (PF)	0.95
Предельное входное напряжение	min: 180 V; max: 264 V
Длительность пускового тока	400 мкс
Рабочая температура	min: -20 °C; max: 50 °C
Тип подключения	Клеммы
Исполнение корпуса	Компактный
Допустимое кол-во на автомат защиты B16	25 шт
Допустимое кол-во на автомат защиты C16	40 шт
Класс электробезопасности	II
Длина	97 мм
Ширина	43 мм
Высота	31 мм
Материал корпуса	Пластик
Особенность	Регулируемый
Класс пылевлагозащиты	IP20
Тип товара	Источник тока
Гарантийный срок	5 год(а)
Модельный ряд	ARJ
Сертификат CE	СЕ
